QWL系列蝸輪絲桿升降機性能特點:
QWL系列蝸輪絲桿升降機是一種基礎起重部件,已列為JB/ZQ4391-86標準。承載能力2.5~120T。具有結構緊湊。體積小、重量輕、動力源廣泛。無噪音,安裝方便,使用靈活,功能多。配套形式多,可靠性高,使用壽命長等許多優點。具有提升、降落、推進、翻轉等多種功能??梢詥闻_或組合使用,能按一定程序準確地控制調整攬或或推進的高度,可以用電動機或其他動力直接帶動。也可以手動,最高輸入轉速1500r/min,最大提升速度2.7m/min。有不同的結構型式和裝配方式,提升高度按用戶的要求制造。該裝置可以自鎖。
QWL系列蝸輪絲桿升降機應用范圍:
該產品可廣泛用于機械、冶金、建筑、水利、化工、醫療、文化衛生等各個行業。如:機械加工上的重壓加緊裝置升降臺、翻轉裝置及塑料加工機器等;安裝和維修用爬梯和工具升降架、機車維修升降臺位;軋機滾道間隙調整、管材或板材運送位置的調整;鑄造啟?;蚧炷猎煨?;冶煉方面用于調整電極、熱液體澆鑄;建筑方面用于移動設備和組合成品的模板,可升降的窗戶、墻壁、圍墻等;文化衛生方面可升降舞臺、調整游泳池地面高度、調整手術臺高度;水利方面用于水庫的閘門和保護板;科研方面用于不能用人力調整的運動等。
該產品已在各鋼廠連軋管機上安裝使和了很多臺,在武鋼等許多單位也大量使用。
歡迎選用QWL蝸輪絲桿升降機,它可為您的行業在實現自動化、減輕勞動強度方面發揮積極作用。
型號QWL
|
2.5
|
2.5L
|
5
|
5L
|
15 10 |
15L 10L
|
20
|
20L
|
25
|
25L
|
35
|
35L
|
50
|
50L
|
100
|
100L
|
120
|
1
20L |
|
最大提升力kN
|
25
|
50
|
150 (100)
|
200
|
250
|
350
|
500
|
1000
|
1200
|
||||||||||
絲桿螺紋尺寸
|
Tr30x6
|
Tr40x7
|
Tr58x12
|
Tr65x12
|
Tr90
x16 |
Tr100x18
|
Tr120x20
|
Tr160x23
|
Tr180x25
|
||||||||||
蝸桿每轉升程mm
|
1.00
|
0.25
|
1.17
|
0.29
|
1.56 |
0
.50 |
1.
50 |
0.50
|
1.50
|
0.50
|
1.6
87 |
0.5
62 |
1.8
18 |
0.6
25 |
1.
916 |
0.
638 |
2.
083 |
0.
694 |
|
蝸輪蝸桿傳動比
|
6:1
|
24:1
|
6:1
|
24:1
|
1.56 |
24:1
|
8:1
|
24:1
|
1.50
|
32:1
|
11:1
|
32:1
|
1
1:1 |
3
2:1 |
12:1
|
36:1
|
12:1
|
36:1
|
|
絲桿最大轉伸長度mm
|
1500
|
2000
|
2500
|
3000
|
3500
|
4000
|
5500
|
6500
|
7000
|
||||||||||
最大壓力負荷時的最大提升高度mm
|
絲桿頭部無導向 |
250
|
385
|
400 (500)
|
490
|
850
|
900
|
1000
|
1200
|
1350
|
|||||||||
絲桿頭部導向 |
400
|
770
|
800 (1000)
|
980
|
1700
|
1850
|
2000
|
2400
|
2700
|
||||||||||
滿負荷蝸桿扭矩Nm
|
18.6
|
8.86
|
39.5
|
19.8
|
179 (119)
|
90 (60)
|
240
|
12
2 |
36
6 |
217
|
464
|
253
|
970
|
425
|
2323
|
997
|
3
316 |
1658
|
|
效率%
|
21
|
11
|
23
|
11.5
|
20.5
|
13
|
19.5
|
12.8
|
16
|
9
|
18
|
11
|
15
|
11
|
13
|
10
|
12
|
8
|
|
功率PkW
|
0.55
|
1.1
|
2.6
|
3.7
|
4.8
|
6
|
11.74
|
23.5
|
56.41
|
||||||||||
I型結構不加行程時的重量kg
|
7.3
|
16.2
|
25
|
36
|
70.5
|
87
|
420
|
1010
|
1350
|
||||||||||
絲桿每100mm長重量kg
|
0.45
|
0.82
|
1.68
|
2.1
|
4.15
|
5.20
|
7.45
|
13.6
|
17.3
|
||||||||||
潤滑劑
|
合成鈣鈉潤滑脂ZGN-1或ZGN-2(溫度范圍-20°C-100°C) | ||||||||||||||||||
潤滑脂量kg
|
0.2
|
0.3
|
0.5
|
0.75
|
1
|
1.9
|
2
|
25
|
2.5
|

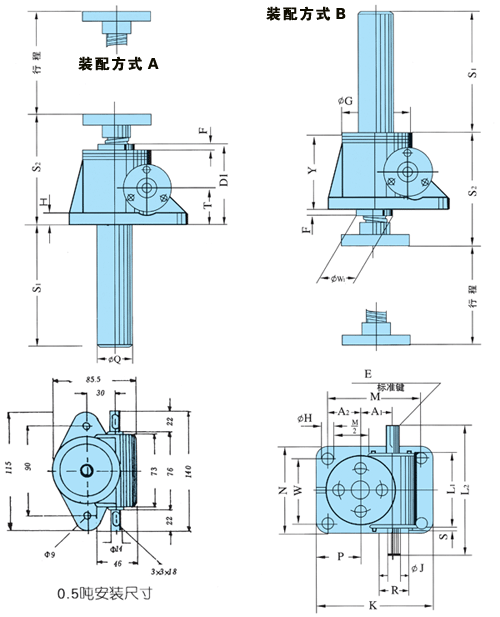

外型及安裝尺寸
1型結構
型號QWL
|
2.5-2.5L
|
5-5L
|
10-10L
|
20-20L
|
25-25L
|
35-35L
|
50-50L
|
100-100L
|
120-120L
|
15-15L
|
|||||||||
S1
|
行程(TL*)+20
|
行程(TL*)+20
|
行程(TL*)+20
|
行程(TL*)+20
|
行程(TL*)+20
|
行程(TL*)+20
|
行程(TL*)+20
|
行程(TL*)+20
|
行程(TL*)+20
|
S2
|
150.5
|
193
|
230
|
262
|
317
|
350
|
416
|
550
|
570
|
T
|
45
|
61.5
|
70
|
87
|
102
|
115
|
121
|
155
|
155
|
K
|
165
|
212
|
235
|
295
|
350
|
430
|
375
|
526
|
526
|
M
|
135
|
168
|
190
|
240
|
280
|
360
|
285
|
412
|
412
|
N
|
120
|
155
|
200
|
215
|
260
|
280
|
500
|
622
|
622
|
W
|
90
|
114
|
155
|
160
|
190
|
210
|
406
|
508
|
508
|
ΦH
|
14
|
17
|
21
|
28
|
35
|
35
|
45
|
48
|
48
|
ΦJ
|
16K6
|
20k6
|
25k6
|
28k6
|
34k6
|
38k6
|
38M6
|
45M6
|
48M6
|
A1
|
45.2
|
56.2
|
66.8
|
72.5
|
97
|
120
|
135
|
190
|
190
|
A2
|
50
|
58
|
63.5
|
95
|
95
|
135
|
80
|
146
|
146
|
P
|
65
|
80
|
86
|
122.5
|
130
|
170
|
125
|
203
|
203
|
L1
|
110.5
|
132
|
172
|
213.5
|
221
|
265
|
558
|
610
|
610
|
L2
|
190
|
228
|
280
|
322
|
355
|
430
|
310
|
380
|
380
|
ΦG
|
98
|
122
|
150
|
185
|
205
|
260
|
300
|
420
|
420
|
D1
|
105.5
|
142
|
156.5
|
182
|
225
|
250
|
296
|
400
|
400
|
E
|
5×5×32
|
6×6×32
|
8×7×50
|
8×7×45
|
10×8×50
|
10×8×70
|
10×8×90
|
14×9×100
|
14×9×100
|
R
|
40
|
55
|
55
|
72
|
80
|
90
|
100
|
130
|
130
|
S
|
5.5
|
6
|
7
|
6
|
10
|
10
|
12.5
|
12.5
|
12.5
|
F
|
8.5
|
12
|
6.5
|
6
|
8
|
10
|
16
|
40
|
40
|
ΦQ
|
45
|
60
|
76
|
83
|
114
|
121
|
145
|
180
|
220
|
H
|
12
|
18
|
16
|
20
|
25
|
30
|
32
|
38
|
42
|
ΦW1
|
48
|
65
|
80
|
100
|
130
|
150
|
170
|
240
|
240
|
安全裕度X
|
20
|
20
|
25
|
25
|
25
|
30
|
40
|
50
|
50
|
SM** X
|
|||||||||
Y
|
97
|
130
|
150
|
176
|
217
|
240
|
280
|
360
|
360
|
A
|
行程(TL*)+215
|
行程(TL*)+270
|
行程(TL*)+335
|
行程(TL*)+404
|
行程(TL*)+476
|
行程(TL*)+535
|
行程(TL*)+603
|
行程(TL*)+815
|
行程(TL*)+845
|
B
|
行程(TL*)+238
|
行程(TL*)+300
|
行程(TL*)+359
|
行程(TL*)+430
|
行程(TL*)+513
|
行程(TL*)+580
|
行程(TL*)+685
|
行程(TL*)+880
|
行程(TL*)+910
|
NL
|
行程(TL*)+85
|
行程(TL*)+100
|
行程(TL*)+125
|
行程(TL*)+150
|
行程(TL*)+170
|
行程(TL*)+205
|
行程(TL*)+250
|
行程(TL*)+320
|
行程(TL*)+330
|
D
|
100
|
131
|
160
|
194
|
226
|
260
|
290
|
375
|
375
|
e
|
26.5
|
30
|
34
|
39
|
52
|
55
|
65
|
80
|
80
|
U
|
97
|
131
|
150
|
181
|
211
|
250
|
280
|
360
|
360
|
φW
|
68
|
83
|
110
|
140
|
160
|
180
|
200
|
260
|
260
|
B
|
3
|
3
|
3
|
3
|
3
|
4
|
5
|
6
|
6
|
a
|
45
|
60
|
75
|
100
|
120
|
145
|
170
|
220
|
270
|
b
|
15
|
18
|
25
|
30
|
35
|
35
|
50
|
70
|
80
|
φc
|
50
|
70
|
90
|
90
|
130
|
150
|
180
|
240
|
260
|
φd
|
80
|
87
|
110
|
120
|
155
|
190
|
220
|
300
|
330
|
AL
|
行程(TL*)+56
|
行程(TL*)+65
|
行程(TL*)+80
|
行程(TL*)+80
|
行程(TL*)+125
|
行程(TL*)+150
|
|
|
|
AN
|
12
|
12
|
15
|
18
|
12
|
35
|
|
|
|
ΦA
|
98
|
110
|
150
|
160
|
192
|
210
|
|
|
|
AM×AM
|
60×60
|
70×70
|
90×90
|
106×106
|
126×126
|
139×139
|
|
|
|

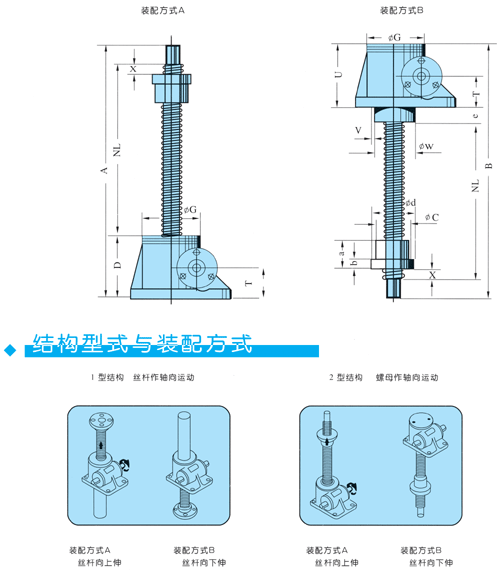

1.結構型式 1.型——絲桿作軸向移動
2.型——絲桿作旋轉運動,螺母作軸向移動
2.裝配型式 A型——絲桿(或螺母)向上移動;
B型——絲桿(或螺母)向下移動。
3.絲桿頭部型式
1型結構型式的絲桿頭部分I型(圓柱型)、Ⅱ型(法蘭型)、Ⅲ型(螺紋型)、Ⅳ型(扁頭型)
四種型式;2.型結構型式的絲桿頭部分為Ⅰ型(圓柱型)、Ⅲ型(螺紋型)二種型式。
4.傳動比 普通速比(P)、慢速比(L)
5.提升承載能力
1.51,2.5,5,10,15,20,25,35,50,100,120(×10KN)十二種
6.絲桿的防護 1.型結構有基本型、防旋轉(F)和帶防護罩型(Z);
2.型結構有基本型和帶護罩型
